Introducción del producto

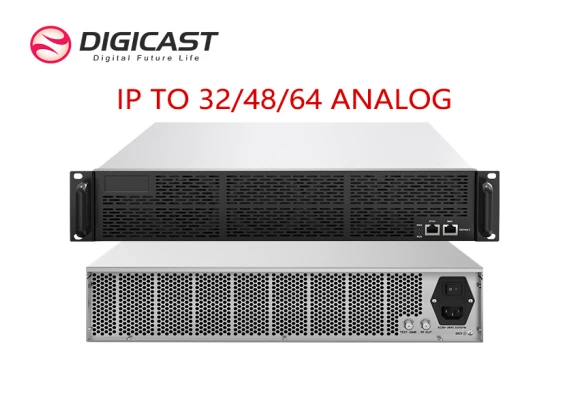

Título: Modulador RF analógico de IP a 32/48/64 canales
Modelo:DMB‑6100E
Características clave
Incluye 1 puerto Gigabit Ethernet para recibir transmisiones de transporte IPTV SMPTS/MPTS, convirtiendo hasta 32, 48 o 64 programas en canales analógicos modulados NTSC o PAL.
Admite múltiples estándares de TV analógica (NTSC o PAL B/G/D/I/K); cada unidad funciona con un único estándar-especifique el estándar requerido al realizar el pedido.
Realiza la decapsulación del flujo de transporte para formatos de vídeo HEVC/H.265, H.264/AVC y MPEG-2.
Acepta un máximo de 32, 48 o 64 entradas IP vía UDP/RTP en formato MPTS/SPTS.
Descripción general
El modulador analógico NTSC/PAL DMB-6100E con entrada IPTV funciona como un dispositivo puente que transforma transmisiones IPTV digitales en 32, 48 o 64 canales modulados analógicos. Con un puerto Gigabit Ethernet, recibe flujos de transporte SPTS/MPTS IPTV y convierte hasta 32, 48 o 64 canales en señales analógicas moduladas estándar compatibles con sistemas NTSC o PAL B/G/D/I. Esta unidad admite la decapsulación de flujo de transporte para formatos de video H.265 HEVC, H.264 y MPEG-2, combinando las capacidades de un decodificador, demodulador y modulador analógico de IPTV en una solución integrada.
Características:
Diseño de alta-densidad con hasta 64 salidas RF analógicas
Este dispositivo admite el procesamiento de hasta 32 grupos de multidifusión IP a través de una interfaz de flujo de transporte MPEG Gigabit Ethernet y convierte estas señales en hasta 32 canales de RF analógicos con formato PAL o NTSC estándar.
Decapsulación de flujo de transporte multi-formato
Admite la decapsulación del flujo de transporte en los formatos de codificación de vídeo H.265 HEVC, H.264 y MPEG-2.
Función de superposición de programas
Esta función permite-insertar visualización en pantalla (OSD), cubriendo elementos como logotipos, leyendas de texto, subtítulos, subtítulos y servicios de teletexto.
Capacidad de descifrado BISS
La funcionalidad de descifrado BISS (Basic Interoperable Scrambling System) opcional está disponible para el procesamiento de secuencias cifradas.
Etiqueta: Modulador analógico udp pal, fabricantes, proveedores, fábrica de modulador analógico udp pal de China, Modulador ágil, Transmisor HDMI a TV analógica RF
Presupuesto
Entrada de flujo IP
Interfaz/velocidad: 1x RJ45, máx. 840 Mbps para cada entrada GE
Transmisión:UDP, UDP/RTP, 1-7 paquetes, FEC, SPTS, MPTS
Protocolo de transporte: UDP/RTP, unidifusión y multidifusión, IGMP V2/V3
Parámetros de decodificación TS
Resoluciones de vídeo: hasta 1080P
Vídeo formato MPEG1/2/4; H.264; H.265; AVS; AVS+; VC1
Formato de audio MPEG-1 Capa I/II/III; AMM, AAC, AC3
Flujo de decodificación MAX: 32 canales
Capacidades adicionales: Teletexto; Función de opción de descifrado BISS
Control de relación de aspecto: 4:3 (carta y caja); 16:9
Parámetros de modulación de RF
Conector: conector hembra F
Número de canales RF: máx. 32, canales modulados totalmente ágiles
Estándar admitido: opción NTSC, PAL BG/DI/DK
Soporte: ETS, HRC e IRC
Frecuencia de salida: 48 ~ 860 MHz
Rechazo fuera de banda-mayor o igual a 60 dB
Planicidad: -2 dB por portadora ENTRADA IP:
Interfaz/velocidad: 2x RJ45, máx. 840 Mbps para cada entrada GE
Transmisión:UDP, UDP/RTP, 1-7 paquetes, FEC, SPTS, MPTS
Protocolo de transporte: UDP/RTP, unidifusión y multidifusión, IGMP V2/V3
Pérdida de retorno: 12 dB (min)
Ganancia diferencial: menor o igual al 5%
Respuesta de retardo de grupo: menor o igual a 100 nS
Factor 2K: Menor o igual al 2%
Nivel de salida: mayor o igual a 53 dBmV combinado*
Rango de ajuste: 20 dB por 32 canales
10 dB por canal
Formato de salida de audio: MONO
Rango de ajuste del nivel de audio: 0 ~ 100 %
Punto de prueba de RF: -20 dB en relación con la salida
Control y Monitoreo
Interfaz de configuración: basada en web-
Remoto: actualización a través de la red
Conector: RJ45, interfaz Ethernet de 100M/1000M
Físico y poder
Gestión: NMS
Idioma: Inglés
Fuente de alimentación: CA 90 ~ 264 V
Consumo:<240 W
Peso: 8,5 kg
Dimensión: 484*435*89 (milímetro)
