DESCRIPCIÓN GENERAL
Moduladores de IP-a RF de la serie DMB-5100ESon la innovación más reciente de nuestra empresa en equipos de procesamiento de audio y vídeo rentables para cabeceras de televisión digital. Diseñados para aceptar contenido entregado a través de redes troncales IP o sistemas CDN (Content Delivery Network), estos moduladores convierten transmisiones de programas entrantes en señales de RF digitales adecuadas para distribución a través de cable coaxial o para transmisión en estándares DVB‑T, ATSC, ISDB‑T y DVB‑C.
Versatilidad de entrada
La unidad funciona como una plataforma consolidada de procesamiento de señales, integrando múltiples tipos de entrada:
DATOS1: Puerto Gigabit Ethernet que admite protocolos de transmisión RTMP, HTTP, RTSP, HLS y SRT.
DATOS3: Entrada UDP/RTP dedicada.
DATOS2:Capacidad de salida 8× MPTS UDP/RTP.
ASÍ: 6× entradas ASI para flujos de transporte convencionales.
Configuración de salida RF
El modulador procesa entradas IP y ASI y genera 8, 12, 16 o 24 portadoras de RF no adyacentes que cumplen con ISDB‑T, DVB‑T o ATSC, así como 16 o 32 portadoras DVB‑C QAM.
Resumen de la solicitud

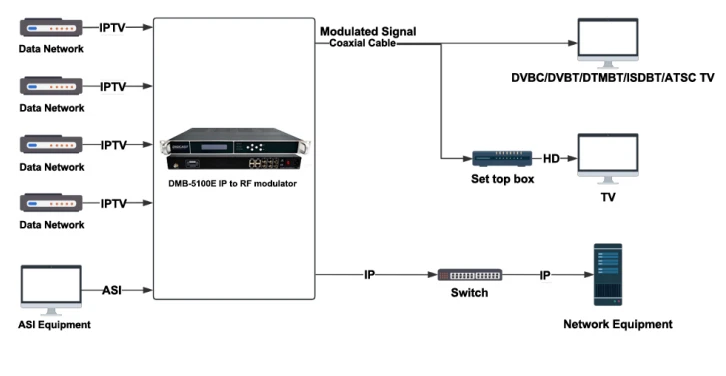

DMB‑5100E permite a los operadores construir sistemas de cabecera de IPTV a RF personalizados, proporcionando una solución integral e integrada para un amplio espectro de implementaciones de transmisión de televisión digital.
CARACTERÍSTICA
Especificaciones y características clave
Puertos de red: Incluye tres puertos de DATOS Gigabit Ethernet para operaciones de entrada y salida basadas en IP.
Soporte de protocolo de entrada:Acepta RTMP, HTTP, RTSP, HLS y SRT a través de DATA1; UDP/RTP a través de DATOS3.
Capacidad del flujo de salida: Proporciona 8 salidas de flujo de transporte multiprograma (MPTS) a través de DATA2 sobre UDP/RTP.
Procesamiento de flujo: Capaz de recibir y remultiplexar cientos de transmisiones IP y luego generar hasta 24 frecuencias RF multiportadora en formatos DVB‑T, ATSC o ISDB‑T, lo que permite la distribución de numerosos programas de definición estándar (SD) y alta definición (HD) a través de redes de transmisión coaxiales o terrestres.
Flexibilidad de salida RF: Configurable para 8, 12, 16 o 24 portadoras de RF en estándares DVB‑T/ATSC/ISDB‑T/DTMB u, opcionalmente, salidas 16/32 QAM DVB‑C.
Indicadores del panel frontal:Cuenta con LED de estado L1/L2/L3 y H1/H2/H3 correspondientes a seis entradas ASI.
Procesamiento Integrado: Combina multiplexación de flujo de transporte y modulación de RF en un solo dispositivo.
Administración Remota: Admite administración basada en web para un conveniente acceso remoto, configuración y actualizaciones de firmware.
Gestión PID: Admite hasta 180 entradas de identificador de programa (PID) por canal con funcionalidad de reasignación de PID.
Rendimiento de modulación: Ofrece excelentes características de hombro y alta calidad de modulación, con una relación de error de modulación (MER) mayor o igual a 37 dB.
Fiabilidad y Eficiencia: Diseñado para un bajo consumo de energía y una alta confiabilidad operativa, con una clasificación de tiempo medio entre fallas (MTBF) mayor o igual a 50,000 horas.
SOLICITUD
|
Varios de los sistemas de transmisión DTV |
Información del centro comercial y TV corporativa |
|
Entretenimiento en el hogar |
Monitoreo industrial y vigilancia HD |
|
Campus TV y deportes en vivo |
Apartamento, Casa Particular |
|
Radiodifusión pública |
Restaurante, yate, club y resort |
|
Televisión de hoteles y hospitales |
Dispositivo Móvil de Carreteras y Ferrocarriles |
|
Museo, Teatro y Cine, Gimnasio |
Aeropuerto, Estación de tren |
|
Distribución de televisión de alta definición |
Anuncio en Square, etc. |
MODULACIÓN ATSC
Canal: 8/12/16/24*DVB-T no-frecuencia adyacente salida RF opcional
Rango de frecuencia: 96~864MHz, 1Khz un paso
Estándar de modulación: EN300744
Ancho de banda: 6M, 7M, 8M
Modo FFT: 2K
Constelación:QPSK,16QAM,64QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Velocidad de bits TS < 31 Mbit/s
MER Mayor o igual a 37 dB
Ajuste del nivel de salida total: -35~-5dBm en pasos de 0,1 dB
CONTÁCTANOS
lourisa
Ingeniero de ventas
Tecnología Co., Ltd de Hangzhou DIGICAST
Teléfono:+86 0571-85020366 ▏ Fax:+86 0571-85020368
Multitud/Wechat/WhatsApp:+86 18457178579
Correo electrónico-: sales005@digicast.cn
Sitio web:https://digicast.cn/
Agregar:9/F, Edificio No.1 Yitian Plaza, No.292 Eastcom Avenue, Hangzhou, 310053, China
SOBRE NOSOTROS
DIGICAST-el pionero y líder en sistemas y soluciones de tecnología de transmisión de video, se enfoca en el desarrollo, la fabricación y la venta de productos en cabeceras de TV digital/IPTV/OTT y aplicaciones de video en vivo. Con instalaciones superiores, tecnología avanzada y alta calidad, los productos DIGICAST se utilizan ampliamente en más de 300 operadores de transmisión de TV y Broad-en todo el mundo debido a su alto rendimiento estable.
Ventajas del producto
DIGICAST promete que el equipo utiliza componentes 100 % completamente nuevos, nunca use componentes de segundo-componente,-la mejor-calidad-de línea diseñada para el sistema de operador de video de transmisión profesional.
Los productos DIGICAST funcionan de manera estable en más de 300+ sistemas de operadores de video, funcionan las 24 horas, los 7 días de la semana, los 365 días del año. El equipo de ingenieros brinda soporte técnico y asistencia remota gratuitos de por vida-.
DIGICAST profesional en soluciones de medios y transmisión llave en mano, equipos de cabecera, terminales, sistemas de software y hardware, brindamos la solución de una estación para transmisión de video.
Etiqueta: Modulador http atsc, fabricantes, proveedores, fábrica de modulador http atsc de China
Presupuesto
Entrada de sintonizadores FTA
Sintonizador DVB-T/T2
Rango de frecuencia: 30MHz-1000Mhz
Ancho de banda: 6Mhz, 7Mhz, 8Mhz
Nivel: -87 ~ -20dBm
Constelación: QPSK, 16QAM, 64QAM, 256QAM (solo DVB-T2)
Demodulación FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Intervalo de guardia: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-Sintonizador T/Tb
Rango de frecuencia de entrada: 30 ~ 900MHz
Ancho de banda: 6MHz
Constelación: DQPSK, QPSK, 16QAM, 64QAM
Intercalado: 0, 4, 8, 16
Intervalo de guardia: 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K, 4K, 8K (FFT)
FEC (tasa de código): 1/2, 2/3, 3/4, 5/6, 7/8
Sintonizador DVB-C
Rango de frecuencia de entrada: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NO Anexo B)
Transportista: Anexo A, Anexo C
Constelación (QAM): 16, 32, 64, 128, 256, 64/256
Ancho de banda (Mhz): 8, 6
Velocidad de símbolo (MBaudios): 5-7, 4,2-5,3
Interfaz del sintonizador: Conector F-tipo hembra
Sintonizador DVB-S/S2/S2X
Frecuencia de entrada: 950-2150Mhz
Velocidad de símbolo: 1~54 MSps (DVB-S QPSK)
1~60 MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
Intensidad de la señal: -65 ~ -25 dBm
Relleno de media banda base SyQuest (factor de caída):
0,35 para DVB-S
0,15 a 0,35 para DVB-S2
0,05 a 0,35 para DVB-S2X
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
15/11, 9/7, 5/4, 6/5 (DVB-S2X 64APSK)
Modo de demodulación: QPSK, 8PSK, 16APSK, 32APSK (solo DVB-S2)
Selección de polaridad LNB: Vol 0, 13V, 18V Seleccionable
Tono de selección de banda LNB: 0/22Khz Seleccionable
Impedancia de entrada: 75 Ω
FEC (tasa de código): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: compatible con DiSEqC 2.0
Sintonizador ATSC
Rango de frecuencia: 50–860 MHz
Especificación de referencia clave: ATSC A/53
Nivel de entrada: -34 a +40 dBmV
Constelación: 8-VSB
Ancho de banda: 6Mhz
Opción de salida RF de modulación
Modulación (4/8*RF DVB-T/ASTC/ISDB-T o 16/32 DVB-C para opción)
Conector: 1 puerto, tipo F-, 75 Ω
Pérdida de retorno de salida: 14 dB
MER Mayor o igual a 40dB
Nivel de salida RF: -20 ~ 0dbm, paso de 0,1db
Números de canales RF: 4/8
Modo de modulación: DVB-C, DVB-T, ATSC, ISDB-T, opción DTMB
Modulación DVB-T
Canal: DVB{0}}T frecuencias adyacentes
Estándar de modulación: EN300744
Rango de frecuencia: 50-960 Mhz, 1 Khz un paso
Estándar de modulación: EN300744
Ancho de banda: 6M, 7M, 8M
Modo FFT: 2K, 8K
Constelación:QPSK, 16QAM, 64QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Velocidad de bits TS <31 Mbit/s
Modulación ATSC-T
Canal: frecuencias adyacentes 8VSB
Constelación: 8VSB
Rango de frecuencia: 50-960 Mhz, 1 Khz un paso
Constelación: 8VSB
Velocidad de bits TS <19 Mbit/s
MER Mayor o igual a 40 dB
Modulación DVB-C (opción de salida 16 o 32 DVB-C)
16* salida DVB-C MODULACIÓN
Canal: salida RF de frecuencia adyacente 16*DVB-C
Rango de frecuencia: 50 ~ 960 MHz, 1 Khz un paso
Rango de ancho de banda 192 Mhz entre la frecuencia inicial y la frecuencia final, configure 16 frecuencias dentro del rango de ancho de banda de 192 Mhz
MER Mayor o igual a 40 dB
Tasa de símbolo: 5 ~ 7 Mbaudios
ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB
Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)
Constelación (QAM): 16,32,64,128, 256
|
Transportador |
Anexo A |
Anexo B |
Anexo C |
|
|
Constelación (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Ancho de banda (Megahercio) |
8 |
6 |
6 |
6 |
|
Tasa de símbolo (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* salida DVB-C MODULACIÓN
Canal: 32*DVB-C salida RF de frecuencia no-adyacente
Rango de frecuencia: 96~864MHz, 1Khz un paso
Rango de ancho de banda 768 Mhz, los puntos de frecuencia se pueden utilizar de forma flexible dentro del rango de ancho de banda
MER Mayor o igual a 40 dB
Tasa de símbolo: 5 ~ 7 Mbaudios
ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB
Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)
|
Transportador |
Anexo A |
Anexo B |
Anexo C |
|
|
Constelación (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Ancho de banda (Megahercio) |
8 |
6 |
6 |
6 |
|
Tasa de símbolo (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modulación ISDB-T
Canal: frecuencia ISDB-T
Rango de frecuencia: 50-960 Mhz, 1 Khz un paso
ISDB-T estándar ARIB STD-B31
Constelación: DQPSK, QPSK, 16QAM, 64QAM
Intervalo de guardia: 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K, 4K, 8K
Tasa de código: 1/2, 3/4, 5/6, 7/8
Ancho de banda: 6MHz
Velocidad de bits TS <21 Mbit/s
MER Mayor o igual a 40 dB
Estándar DTMB GB20600-2006
Constelación: 4QAM, 16QAM, 32QAM, 64QAM
Tasa de código: 0,4, 0,6, 0,8
Intervalo de guardia: 420, 595, 945 IONES
Multiplexación
Reasignación PID máxima 180 entradas por canal
Reasignación de PID de forma automática o manual
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insertar
Ajuste preciso de PCR
Números máximos: 4 u 8 mux para RF y 1 Mux para 1*MPTS
E/S ASI
DVB-ASI: 2 * entradas ASI y 2 * salidas ASI, una para respaldo, 75 Ω, BNC, 188 Bytes
MPEG-2: TS sobre DVB-ASI (EN 50083-9)
Salida ASI seleccionable: espejo de un MPTS
Salida de flujo de E/S IP
E/S IP
Puerto RJ45: puerto GbE de 100/1000 M, 1 * puerto de DATOS utilizado para entrada y salida
Salida IP: 1*MPTS y 127*SPTS Salida IP UDP/RTP (4*salidas RF)
8*MPTS y 512*SPTS con salida de 8*RF
Entrada IP: 128*MPTS/SPTS UDP/IP
TS sobre UDP, transmisión unidifusión y multidifusión TS sobre IP
Sistema
Interfaz de configuración: basada en web-
Actualización remota: a través de la red
Conector: RJ45, interfaz Ethernet 10/100M
