Descripción general

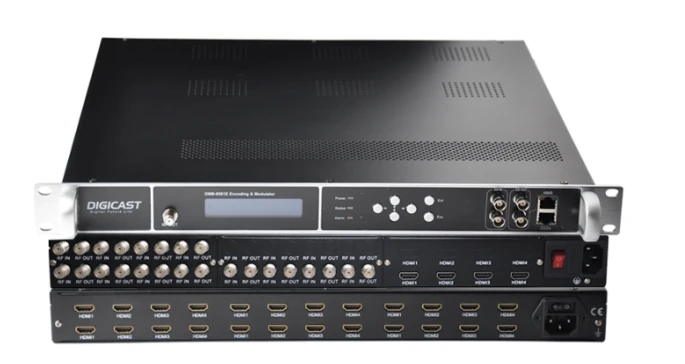

El codificador/modulador DMB-9581E es una unidad compacta montada en rack de 1U que integra codificación, multiplexación y modulación en un solo gabinete.

Acepta hasta 8/12/16/20/24 entradas HDMI, transmisiones IP y 2 entradas ASI, y las convierte en señales RF conforme a los estándares DVB-C, DVB-T, ISDB-T o ATSC en la banda de frecuencia de 50 a 960 MHz. El dispositivo también incluye 2 interfaces ASI y 1 puerto IP para generar datos de Transport Stream (TS).

Características:

Dispositivo integrado todo-en-uno: esta unidad combina las funciones de un codificador, modulador y multiplexor en una sola plataforma. Admite no solo entradas HDMI, sino también 128 transmisiones de MPTS/SPTS a través de UDP/IP, además de 2 entradas ASI. Las salidas de RF se pueden generar desde cualquier fuente de entrada: HDMI, IP o ASI. El dispositivo también proporciona salidas basadas en IP-que incluyen 127 × SPTS sobre IP (UDP/RTP), 1 a 8 × MPTS y 2 × salidas ASI independientes. Las opciones de salida RF incluyen 4/8/16 × portadoras para DVB-T/ATSC/ISDB-T/Tb/DTMB, o 16/32 × portadoras para DVB-C. (Nota: la salida ISDB-T RF está limitada a 1 entrada ASI y solo admite el modo 2K; los modos 4K y 8K no son compatibles).
Compatibilidad de fuentes versátiles: el sistema es compatible con configuraciones de entrada mixtas, como 16 × HDMI + 8 × sintonizadores (compatibles con DVB-S2/C/T2/ISDB-T/ATSC), con programabilidad de frecuencia de sintonizador.
Planificación de frecuencia flexible: ofrece un ancho de banda utilizable total de 768 MHz, lo que permite una asignación flexible de puntos de frecuencia dentro de este rango (cuando se configura para 16 salidas de RF).
Opciones de configuración de múltiples-operadores: disponible en versiones que admiten 4/8/16 operadores para DVB-T/C/ATSC/ISDB-T, o 32 × operadores QAM para DVB-C, seleccionados según la cantidad requerida de canales de programa.

Solicitud

Soluciones versátiles de transmisión de televisión digital y CATV

Ofrezca fuentes de programas HDMI y basadas en IP-a todos los televisores a través de la infraestructura de cable coaxial existente.

Ideal para aplicaciones en publicidad, vigilancia, capacitación y educación.

Actualice sus sistemas de cabecera analógicos tradicionales-a plataformas de televisión digital modernas.

Adecuado para diversos entornos, incluidas oficinas corporativas, hoteles, campus educativos, instalaciones médicas, restaurantes y otros lugares públicos.

Compatible con transmisores de TV digital para implementaciones de transmisión de televisión inalámbrica.

Solución rentable-para la distribución de señales de televisión digital.

Etiqueta: mejor modulador hdmi digital, mejor modulador hdmi digital fabricantes, proveedores, fábrica, modulador HDMI a RF

Especificaciones técnicas

Especificaciones de vídeo

Compresión de vídeo: MPEG-4 AVC/H.264

Entradas de vídeo: Versión 1: 4/8/12/16/20/24*HDMI para opción

Versión 2: HDMI+Sintonizador Entrada mixta

La resolución de entrada:

1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,

1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i

La resolución de salida(Máx. 1080P a 60 FPS):

1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P

Velocidad de bits-: 1 ~ 13 Mbps, CBR/VBR

Estructura GOP: IPPPP (Marco P para ajuste, sin Marco B)

Especificaciones de audio

Codificación: MPEG-1 Capa 2

Frecuencia de muestreo: 48 KHz

Resolución: 24 bits

Velocidad de bits-: 64 kbps, 128 kbps, 192 kbps, 224 kbps, 256 kbps, 320 kbps, 384 kbps

Ganancia de audio: 0-255

Entradas y Salidas

Entrada/salida ASI

Canal: 2*entradas ASI (independientes) y 2*salidas ASI

Interfaz: BNC, 75 ohmios

Nivel de señal 200-800mVp-p

Longitud del paquete: 188 bytes

Velocidad de bits-máxima: por puerto Menor o igual a 100 Mbps

Modo paquete: modo byte

Entrada y salida IP

Puerto RJ45, puerto GigE 100/1000M

Salida simultánea con 127*SPTS + 1*MPTS (4*Salidas RF)/ 8*MPTS (8*RF / 16*RF DVB-C Salida)

TS sobre RTP, UDP unidifusión y transmisión multidifusión

Tamaño de paquete configurable (2-7) x188Bytes

Filtrar paquete nulo

Tasa de bits total: 1-200 Mbps (debe ser superior a la tasa de bits de codificación)

Modulación (4/8/16*RF DVB-T/ATSC/ISDB-T o 16/32 DVB-C para opción)

Conector: 1 puerto, tipo F-, 75 Ω

Pérdida de retorno de salida: 14 dB

MER Mayor o igual a 40dB

Nivel de salida RF: -20 ~ 0dbm, paso de 0,1db

Números de canal RF: 8/4/16

Modo de modulación: DVB-C, DVB-T, ATSC, ISDB-T, opción DTMB

Modulación DVB-T

Canal: DVB-T frecuencias adyacentes

Estándar de modulación: EN300744

Rango de frecuencia: 50-960 Mhz, 1 Khz un paso

Estándar de modulación: EN300744

Ancho de banda: 6M, 7M, 8M

Modo FFT: 2K, 8K

Constelación:QPSK,16QAM,64QAM

Intervalo de guardia 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Velocidad de bits TS < 31 Mbit/s

Modulación ATSC-T

Canal: frecuencias adyacentes 8VSB

Constelación: 8VSB

Rango de frecuencia: 50-960 Mhz, 1 Khz un paso

Constelación: 8VSB

tasa de bits TS<19 Mbit/s

MER Mayor o igual a 40 dB

Modulación DVB-C (opción de salida 16 o 32 DVB-C)

Modulación de salida 16* DVB-C

Canal: salida RF de frecuencia adyacente 16*DVB-C

Rango de frecuencia: 50 ~ 960 MHz, 1 Khz un paso

Rango de ancho de banda 192 Mhz entre la frecuencia inicial y la frecuencia final, configure 16 frecuencias dentro del rango de ancho de banda de 192 Mhz

230

MER Mayor o igual a 40 dB

Tasa de símbolo: 5 ~ 7 Mbaudios

ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB

Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)

Constelación (QAM): 16,32,64,128, 256

Transportador	Anexo A	Anexo B		Anexo C
Constelación (QAM)	16,32,64,128, 256	64	256	64/256
Ancho de banda (Megahercio)	8	6	6	6
Tasa de símbolo (Mbaud)	5-7	5.057	5.361	4.2-5.3

Modulación de salida 32* DVB-C

Canal: 32*DVB-C salida RF de frecuencia no-adyacente

Rango de frecuencia: 96~864MHz, 1Khz un paso

Rango de ancho de banda 768 Mhz, los puntos de frecuencia se pueden utilizar de forma flexible dentro del rango de ancho de banda

MER Mayor o igual a 40 dB

Tasa de símbolo: 5 ~ 7 Mbaudios

ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB

Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)

Transportador	Anexo A	Anexo B		Anexo C
Constelación (QAM)	16,32,64,128, 256	64	256	64/256
Ancho de banda (Megahercio)	8	6	6	6
Tasa de símbolo (Mbaud)	5-7	5.057	5.361	4.2-5.3
