Descripción general

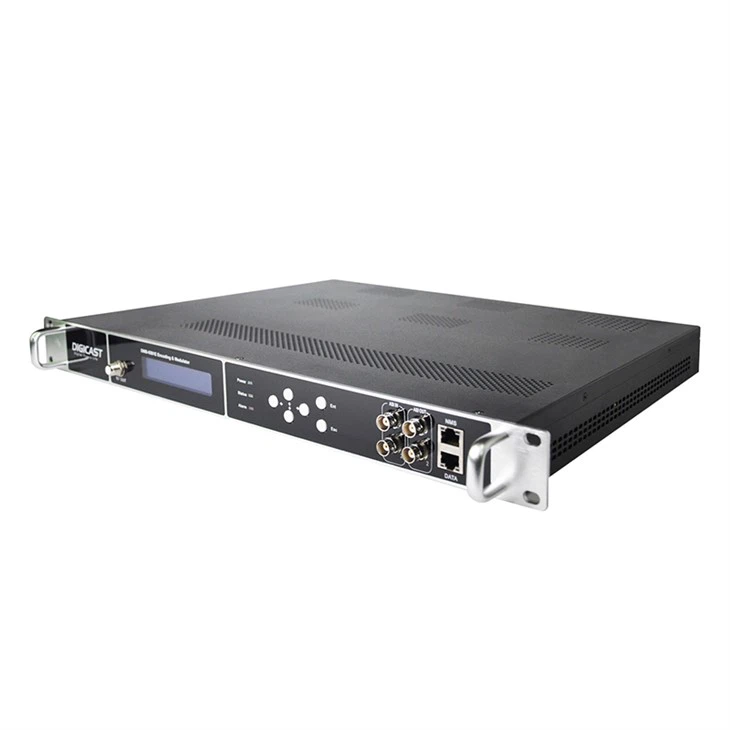

El codificador/modulador DMB-9581E es un dispositivo todo en uno que integra funciones de codificación (MPEG-4/AVC H.264), multiplexación y modulación en una carcasa estándar de 1U.

Puede convertir señales HDMI 8/12/16/20/24, IP y 2 entradas ASI a DVB-C/DVB-T/ISDB-T/ATSC

Salida RF en el rango de frecuencia de 50 ~ 960 MHz. También está equipado con 2 puertos ASI y puerto IP para salida TS.

Características:

Codificador, modulador y multiplexor TODO EN UNO---No solo entrada HDMI, también admite 128*MPTS/SPTS UDP/IP+2*Entrada ASI, la salida RF puede ser desde HDMI, IP, ASI de cualquier fuente, salida IP 127*SPTS sobre IP(UDP/RTP), 1/8*MPTS, 2*ASI(independiente) salida, salida RF con 4/8/16*RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB o 16/32*RF DVB-C para opción. (Cuando la salida RF ISDB-T solo tiene 1*entrada ASI, la salida ISDB-T solo tiene modo 2K, no admite 4K ni 8K)

Compatible con una variedad de fuentes de señal---Entrada mixta HDMI+sintonizador (DVB-SS2/C/TT2/ISDB-T/ATSC), por ejemplo 16 HDMI+8*Sintonizadores (frecuencia)

Uso flexible de puntos de frecuencia--Rango de ancho de banda 768 Mhz, los puntos de frecuencia se pueden usar de manera flexible dentro del rango de ancho de banda (cuando hay 16*RF de salida)

Opción de versión para múltiples operadores---Opción de salida DVB-T/C/ATSC/ISDB-T 4/8/16 o salida DVB-C 32 QAM según la cantidad de canales del programa.

Solicitud

Diversos sistemas de transmisión DTV/CATV

Distribuya la fuente IP y la fuente de programas HDMI a todos los televisores a través del cable coaxial de TV existente

Publicidad, seguimiento, formación y educación

Actualice todas sus cabeceras analógicas a la solución de TV digital

Empresa, hotel, campus, hospital, restaurante, lugar público, etc.

Funciona con el transmisor de TV digital en la transmisión de TV inalámbrica.

Distribución de TV Digital a bajo costo

Etiqueta: Modulador HDMI, fabricantes de moduladores HDMI de China, proveedores, fábrica, decodificador de receptor compacto, EDFA para redes de auditoría, distribuidor de IPTV, codificador HDMI comercial, Servidor de transmisión para cursos de investigación de historia en línea, codificador de video de alta calidad

Especificaciones técnicas

Especificaciones de video

Compresión de vídeo: MPEG-4 AVC/H.264

Entradas de vídeo: Versión 1: 4/8/12/16/20/24*HDMI para opción

Versión 2: Entrada mixta HDMI+sintonizador

La resolución de entrada:

1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,

1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i

La resolución de salida(Máximo 1080P a 60 FPS):

1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P

Velocidad de bits: 1 ~ 13 Mbps, CBR/VBR

Estructura GOP: IPPPP (marco P para ajuste, sin marco B)

Especificaciones de audio

Codificación: MPEG-1 Capa 2

Frecuencia de muestreo: 48 KHz

Resolución: 24-bit

Velocidad de bits: 64 kbps, 128 kbps, 192 kbps, 224 kbps, 256 kbps, 320 kbps, 384 kbps

Ganancia de audio: 0-255

Entradas y salidas

Entrada/salida ASI

Canal: 2 entradas ASI (independientes) y 2 salidas ASI

Interfaz: BNC, 75 ohmios

Nivel de señal 200-800mVp-p

Longitud del paquete: 188 bytes

Velocidad de bits máxima: por puerto Menor o igual a 100 Mbps

Modo de paquete: modo byte

Entrada y salida de IP

Puerto RJ45, puerto GigE 100/1000M

Salida simultánea con 127*SPTS + 1*MPTS (4*salidas RF)/ 8*MPTS (8*RF / 16*salidas RF DVB-C)

Transmisión de TS sobre RTP, UDP unicast y multicast

Tamaño de paquete configurable (2-7) x 188 bytes

Filtrar paquete nulo

Tasa de bits total: 1-200Mbps (debe ser mayor que la tasa de bits de codificación)

Modulación (salida 4/8/16*RF DVB-T/ATSC/ISDB-T o 16/32 DVB-C opcional)

Conector: 1 puerto, tipo F, 75 Ω

Pérdida de retorno de salida: 14 dB

MER mayor o igual a 40dB

Nivel de salida de RF: {{0}} ~ 0dbm, paso de 0,1 db

Números de canales RF: 4/8/16

Modo de modulación: DVB-C, DVB-T, ATSC, ISDB-T, opción DTMB

Modulación DVB-T

Canal: frecuencias adyacentes DVB-T

Norma de modulación: EN300744

Rango de frecuencia:50-960Mhz,1Khz un paso

Norma de modulación: EN300744

Ancho de banda: 6M, 7M, 8M

Modo FFT: 2K, 8K

Constelación: QPSK, 16QAM, 64QAM

Intervalo de guarda 1/4, 1/8, 1/16, 1/32

CEF 1/2, 2/3, 3/4, 5/6, 7/8

Tasa de bits TS < 31 Mbit/s

Modulación ATSC-T

Canal: 8VSB frecuencias adyacentes

Constelación: 8VSB

Rango de frecuencia:50-960Mhz,1Khz un paso

Constelación: 8VSB

Tasa de bits TS<19 Mbit/s

MER mayor o igual a 40 dB

Modulación DVB-C (opción de salida DVB-C de 16 o 32)

16* Modulación de salida DVB-C

Canal: 16*DVB-C salida RF de frecuencia adyacente

Rango de frecuencia: 50 ~ 960 MHz, 1 kHz un paso

Rango de ancho de banda de 192 Mhz entre la frecuencia de inicio y la frecuencia final, establezca 16 frecuencias dentro del rango de ancho de banda de 192 Mhz

230

MER mayor o igual a 40 dB

Velocidad de símbolo: 5 ~ 7 Mbaud

Ajuste del nivel de salida total: {{0}}~-5dBm en pasos de 0,1 dB

Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)

Constelación (QAM):16,32,64,128,256

Transportador	Anexo A	Anexo B		Anexo C
Constelación (Mejor calidad)	16,32,64,128, 256	64	256	64/256
Ancho de banda (Megahercio)	8	6	6	6
Tasa de símbolos (mbaudios)	5-7	5.057	5.361	4.2-5.3

32* Modulación de salida DVB-C

Canal: 32*DVB-C salida RF de frecuencia no adyacente

Rango de frecuencia: 96~864MHz, 1Khz un paso

Rango de ancho de banda 768 Mhz, los puntos de frecuencia se pueden usar de manera flexible dentro del rango de ancho de banda

MER mayor o igual a 40 dB

Velocidad de símbolo: 5 ~ 7 Mbaud

Ajuste del nivel de salida total: {{0}}~-5dBm en pasos de 0,1 dB

Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)

Transportador	Anexo A	Anexo B		Anexo C
Constelación (Mejor calidad)	16,32,64,128, 256	64	256	64/256
Ancho de banda (Megahercio)	8	6	6	6
Tasa de símbolos (mbaudios)	5-7	5.057	5.361	4.2-5.3

Modulación ISDB-T

Canal: frecuencia ISDB-T

cuando la salida RF ISDB-T solo tiene 1 entrada ASI,

Rango de frecuencia: 50-960Mhz,1Khz un paso

Estándar ISDB-T ARIB STD-B31

Constelación: DQPSK, QPSK, 16QAM, 64QAM

Intervalo de guarda: 1/32, 1/16, 1/8, 1/4

Modo de transmisión: 2K, 4K, 8K (cuando hay una salida ISDB-T de 4*, el modo solo admite 2*K, cuando hay una salida ISDB-T de 8/16*, admite opciones 2K, 4K, 8K)

Tasa de código: 1/2, 3/4, 5/6, 7/8

Ancho de banda: 6 MHz

Velocidad de bits TS <21 Mbit/s

MER mayor o igual a 40 dB

Estándar DTMB GB20600-2006

Constelación: 4QAM, 16QAM, 32QAM, 64QAM

Tasa de código: {{0}}.4, 0.6, 0.8

Intervalo de guarda: 420, 595, 945 IONES

Gestión del sistema

Conector: 1*RJ-45, interfaz 10/100 Base-T.

Panel frontal y navegador web a través de interfaz Ethernet
