Descripción general

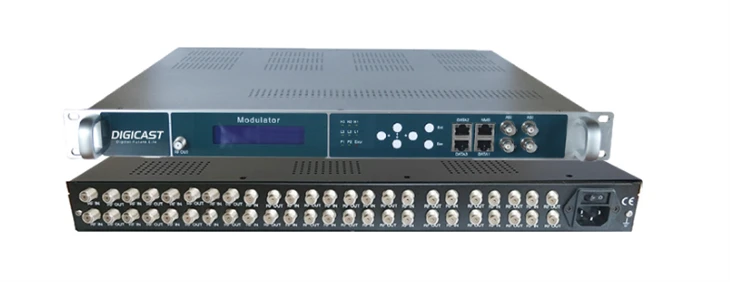

DMB-24E es un sintonizador FTA multi-canal para transmodulador de transmisión de RF, que integra demodulación y modulación de alta-densidad en una única unidad cabecera de transmisión digital. Admite hasta 24 entradas de sintonizador FTA, convirtiéndolas en 4, 8 o 16 salidas portadoras de RF no adyacentes con multiplexación integrada. El dispositivo también admite entradas MPTS/SPTS UDP/IP de 128 × y proporciona salidas IP MPTS de 1 × y UDP/RTP de 127 × SPTS a través de su puerto de DATOS, junto con remultiplexación TS a través de 2 entradas ASI.
Como plataforma de próxima generación, convierte transmisiones de programas de RF a estándares de RF alternativos y transmisiones de transporte basadas en IP, con total capacidad de administración a través de una interfaz web, lo que permite una distribución perfecta de toda la programación a su infraestructura de RF local.
Características:
varias entradas, Elección flexible según la fuente de señal:
1: Entrada de hasta 24 sintonizadores FTA
2: 2*Tipos Sintonizadores+entrada HDMI -- Por ejemplo: 8 DVBS/S2+8*DVB-T/T2+8*HDMI
3: 1*Tipo Sintonizador+ Entrada HDMI: 12 DVBS/S2+8*HDMI
Funcionamiento mediante pantalla LCD y gestión web---Panel frontal LCD en color fácil de leer que facilita la configuración y el monitoreo de sus canales, la verificación del firmware y la identificación de direcciones IP sin una computadora.
Aplicación de radiodifusión televisiva profesional.--- admite corrección de PCR y ajuste de intervalo de PCR, LCN (número de canal lógico)
Múltiples operadores de RF disponibles-8/04/16 Opción de salida DVB-T/ISDB-T/ATSC/DVB-C o 32 QAM DVB-C según la cantidad de canales del programa.
Solicitud
Inserte la fuente IP, fuente de RF modulada en todos los televisores a través del sistema de RF digital existente
Aplicación de publicidad, seguimiento, formación y educación.
Empresa, hotel, campus, hospital, restaurante, lugar público, etc.
Etiqueta: qam televisión por cable digital, China qam televisión por cable digital fabricantes, proveedores, fábrica, modulador de fundición, modulador compacto, modulador del sistema de control, modulador de baja potencia, modulador de ventas y marketing, modulador de mejora de eficiencia espectral
Presupuesto
Entrada de sintonizadores FTA
Sintonizador DVB-T/T2
Rango de frecuencia: 30MHz-1000Mhz
Ancho de banda: 6Mhz, 7Mhz, 8Mhz
Nivel: -87 ~ -20dBm
Constelación: QPSK, 16QAM, 64QAM, 256QAM (solo DVB-T2)
Demodulación FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Intervalo de guardia: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-Sintonizador T/Tb
Rango de frecuencia de entrada: 30 ~ 900MHz
Ancho de banda: 6MHz
Constelación: DQPSK, QPSK, 16QAM, 64QAM
Intercalado: 0, 4, 8, 16
Intervalo de guardia: 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K, 4K, 8K (FFT)
FEC (tasa de código): 1/2, 2/3, 3/4, 5/6, 7/8
Sintonizador DVB-C
Rango de frecuencia de entrada: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NO Anexo B)
Transportista: Anexo A, Anexo C
Constelación (QAM): 16, 32, 64, 128, 256, 64/256
Ancho de banda (Mhz): 8, 6
Velocidad de símbolo (MBaudios): 5-7, 4,2-5,3
Interfaz del sintonizador: Conector F-tipo hembra
Sintonizador DVB-S/S2/S2X
Frecuencia de entrada: 950-2150Mhz
Velocidad de símbolo: 1~54 MSps (DVB-S QPSK)
1~60 MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
Intensidad de la señal: -65 ~ -25dBm
Relleno de media banda base SyQuest (factor de caída):
0,35 para DVB-S
0,15 a 0,35 para DVB-S2
0,05 a 0,35 para DVB-S2X
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Modo de demodulación: QPSK, 8PSK, 16APSK, 32APSK (solo DVB-S2)
Selección de polaridad LNB: Vol 0, 13V, 18V Seleccionable
Tono de selección de banda LNB: 0/22Khz Seleccionable
Impedancia de entrada: 75 Ω
FEC (tasa de código): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: compatible con DiSEqC 2.0
Sintonizador ATSC
Rango de frecuencia: 50–860 MHz
Especificación de referencia clave: ATSC A/53
Nivel de entrada: -34 a +40 dBmV
Constelación: 8-VSB
Ancho de banda: 6Mhz
Opción de salida RF de modulación
Modulación (4/8*RF DVB-T/ASTC/ISDB-T o 16/32 DVB-C para opción)
Conector: 1 puerto, tipo F-, 75 Ω
Pérdida de retorno de salida: 14 dB
MER Mayor o igual a 40dB
Nivel de salida RF: -20 ~ 0dbm, paso de 0,1db
Números de canales RF: 4/8
Modo de modulación: DVB-C, DVB-T, ATSC, ISDB-T, opción DTMB
Modulación DVB-T
Canal: DVB-T frecuencias adyacentes
Estándar de modulación: EN300744
Rango de frecuencia: 50-960 Mhz, 1 Khz un paso
Estándar de modulación: EN300744
Ancho de banda: 6M, 7M, 8M
Modo FFT: 2K, 8K
Constelación:QPSK, 16QAM, 64QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Velocidad de bits TS <31 Mbit/s
Modulación ATSC-T
Canal: frecuencias adyacentes 8VSB
Constelación: 8VSB
Rango de frecuencia: 50-960 Mhz, 1 Khz un paso
Constelación: 8VSB
Velocidad de bits TS <19 Mbit/s
MER Mayor o igual a 40 dB
Modulación DVB-C (opción de salida 16 o 32 DVB-C)
16* salida DVB-C MODULACIÓN
Canal: salida RF de frecuencia adyacente 16*DVB-C
Rango de frecuencia: 50 ~ 960 MHz, 1 Khz un paso
Rango de ancho de banda 192 Mhz entre la frecuencia inicial y la frecuencia final, configure 16 frecuencias dentro del rango de ancho de banda de 192 Mhz
MER Mayor o igual a 40 dB
Tasa de símbolo: 5 ~ 7 Mbaudios
ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB
Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)
Constelación (QAM): 16,32,64,128, 256
|
Transportador |
Anexo A |
Anexo B |
Anexo C |
|
|
Constelación (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Ancho de banda (Megahercio) |
8 |
6 |
6 |
6 |
|
Tasa de símbolo (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* salida DVB-C MODULACIÓN
Canal: 32*DVB-C salida RF de frecuencia no-adyacente
Rango de frecuencia: 96~864MHz, 1Khz un paso
Rango de ancho de banda 768 Mhz, los puntos de frecuencia se pueden utilizar de forma flexible dentro del rango de ancho de banda
MER Mayor o igual a 40 dB
Tasa de símbolo: 5 ~ 7 Mbaudios
ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB
Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)
|
Transportador |
Anexo A |
Anexo B |
Anexo C |
|
|
Constelación (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Ancho de banda (Megahercio) |
8 |
6 |
6 |
6 |
|
Tasa de símbolo (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modulación ISDB-T
Canal: frecuencia ISDB-T
Rango de frecuencia: 50-960 Mhz, 1 Khz un paso
ISDB-T estándar ARIB STD-B31
Constelación: DQPSK, QPSK, 16QAM, 64QAM
Intervalo de guardia: 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K, 4K, 8K
Tasa de código: 1/2, 3/4, 5/6, 7/8
Ancho de banda: 6MHz
Velocidad de bits TS <21 Mbit/s
MER Mayor o igual a 40 dB
Estándar DTMB GB20600-2006
Constelación: 4QAM, 16QAM, 32QAM, 64QAM
Tasa de código: 0,4, 0,6, 0,8
Intervalo de guardia: 420, 595, 945 IONES
Multiplexación
Reasignación PID máxima 180 entradas por canal
Reasignación de PID de forma automática o manual
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insertar
Ajuste preciso de PCR
Números máximos: 4 u 8 mux para RF y 1 Mux para 1*MPTS
E/S ASI
DVB-ASI: 2 * entradas ASI y 2 * salidas ASI, una para respaldo, 75 Ω, BNC, 188 Bytes
MPEG-2: TS sobre DVB-ASI (EN 50083-9)
Salida ASI seleccionable: espejo de un MPTS
Salida de flujo de E/S IP
E/S IP
Puerto RJ45: puerto GbE de 100/1000 M, 1 * puerto de DATOS utilizado para entrada y salida
Salida IP: 1*MPTS y 127*SPTS Salida IP UDP/RTP (4*salidas RF)
8*MPTS y 512*SPTS con salida de 8*RF
Entrada IP: 128*MPTS/SPTS UDP/IP
TS sobre UDP, transmisión unidifusión y multidifusión TS sobre IP
Sistema
Interfaz de configuración: basada en web-
Actualización remota: a través de la red
Conector: RJ45, interfaz Ethernet 10/100M
