Descripción general

El codificador HD multicanal H.264/H.265 serie DMB-8820E ofrece alto rendimiento, latencia ultra-baja y velocidades de bits bajas para sistemas DTV, y adopta la tecnología de compresión-de-la-tecnología de punta (H.264/AVC-H.265/HEVC) para lograr una eficiencia de compresión del antiguo estándar MPEG-2 en más de dos tiempos, así como una excelente resolución. Además, la codificación de audio es compatible con MPEG-1 Layer2.

El dispositivo proporciona interfaces de entrada de 4/8/12/16/20/24 HDMI y salida ASI y salida TS IP (UDP/IP) 512*SPTS/8*MPTS después de un procesamiento de compresión sin pérdidas. La capacidad única de filtrado de paquetes vacíos permite guardar la fuente del espectro para los sistemas IPTV.

DMB-8820E tiene una entrada externa 2*ASI, que se puede multiplexar con múltiples programas locales para eliminar las necesidades de multiplexores y también simplificar la arquitectura de red para soluciones de alta confiabilidad.

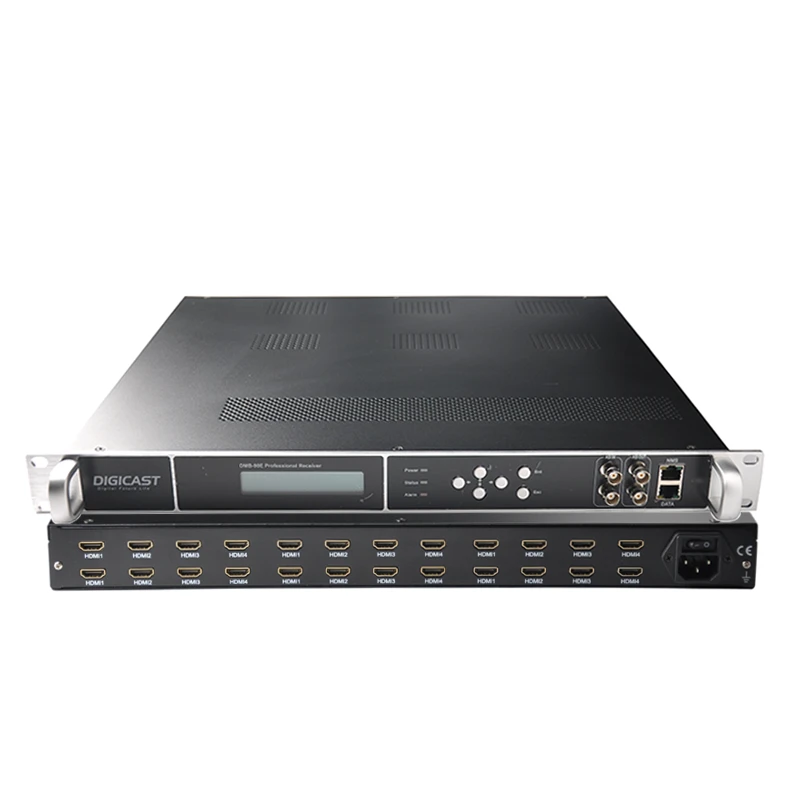

DMB-8820E Encoder 1

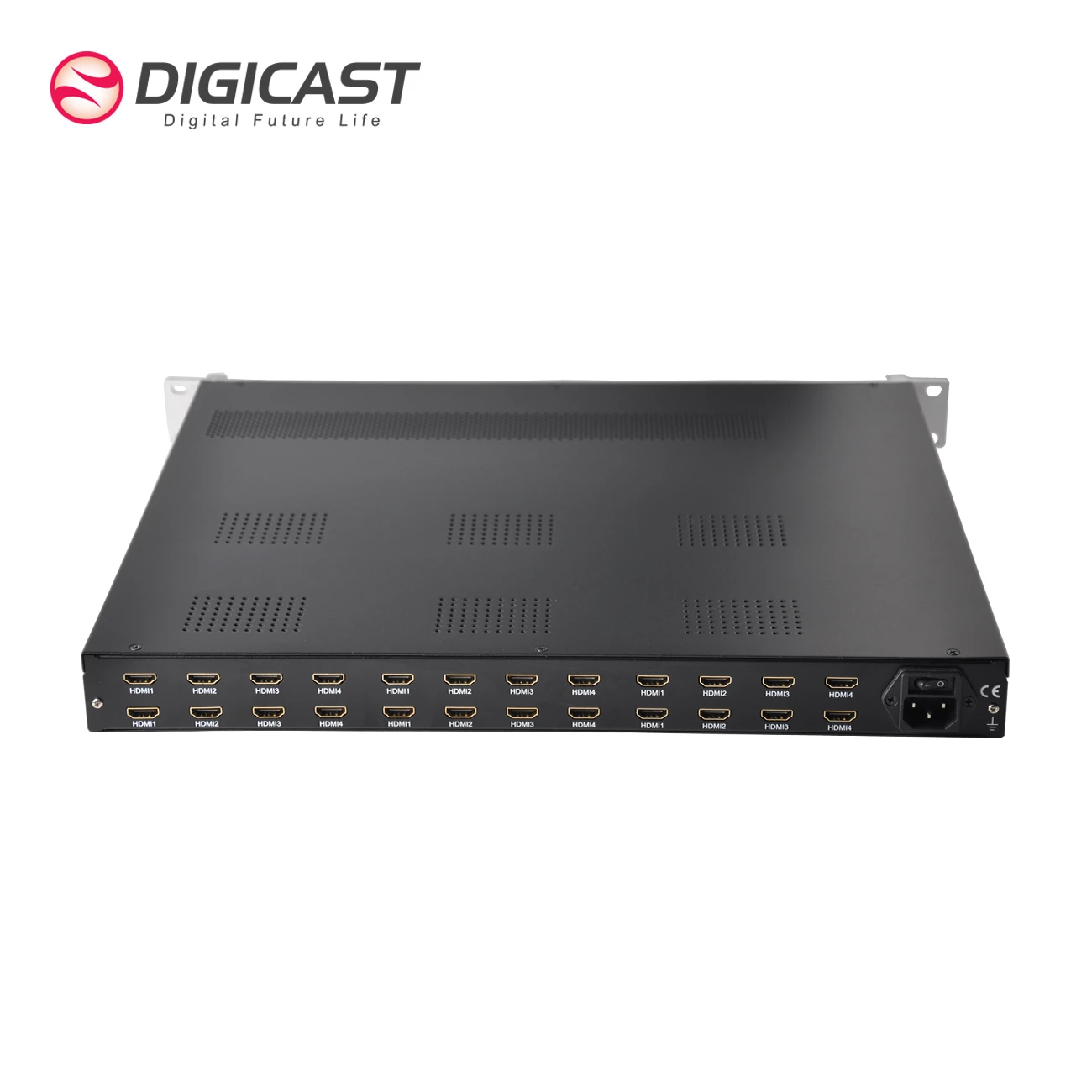

DMB-8820E Encoder 4

Características:

 Compresión de vídeo avanzada: H.264/AVC, (opción de compresión H.265/HEVC)

 Interfaz de entrada: Versión 1: opción HDMI de 4/8/12/16/20/24 canales, 4 puertos HDMI por módulo, hasta 6 módulos en el panel posterior

Versión 2: HDMI+entrada mixta de sintonizador, sintonizador estándar ASTC/

DVB-SS2/DVB-TT2/ISDB-T Opción)

 El puerto de datos GigE en el panel frontal admite entrada 128*IP MPST/SPTS, salida IP 8*MPTS y 512*SPTS UDP/RTP

 Codificación CBR o VBR de anticipación de múltiples-pasos

 Capacidad de PCR-incorporada

 Admite multiplexación con 2 * entradas ASI externas, 2 * ASI y salida IP (UDP/RTP)

 Equipado con filtrado de paquetes vacíos de IP

 Proporcionar compilación PSI/SI e inserción NIT y LCN

 Controlado por el teclado en el panel-frontal, pantalla LCD

 Gestionado a través de interfaz Ethernet

Etiqueta: Codificador hdmi h.264 de alta velocidad de 12 canales, fabricantes, proveedores, fábrica de codificador hdmi h.264 de alta velocidad de 12 canales de China, Modulador de RF digital

Presupuesto

Entrada de flujo IP

Admite 128 * entrada de transmisión IP SPTS/MPTS UDP/RTP en cada puerto, total 3 * puerto Gigabit (DATA1/DATA2/DATA3)

Puerto Ethernet Protocolo de transporte TS sobre UDP / RTP unidifusión y multidifusión, IGMP V2/V3

Velocidad de transmisión máx. 800 Mbps para cada entrada

Entrada de flujo ASI

Soporte: 6 * entrada ASI

Conector: BNC hembra, 75Ω

Nivel de señal: 200-800mVp-p

Longitud del paquete: 188 bytes

Velocidad de bits-máxima: por puerto Menor o igual a 100 Mbps

Modulación de salida de RF

Modulación ISDB-T

Salida ISDB-T RF: 16*ISDB-T salida RF de frecuencia no-adyacente,

Rango de frecuencia: 96~864MHz, 1Khz un paso

ISDB-T estándar ARIB STD-B31

Constelación: DQPSK, QPSK, 16QAM, 64QAM

Intervalo de guardia: 1/32, 1/16, 1/8, 1/4

Modo de transmisión: 2K, 4K, 8K

Tasa de código: 1/2, 3/4, 5/6, 7/8

Ancho de banda: 6MHz

Velocidad de bits TS <21 Mbit/s

MER Mayor o igual a 40 dB

ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB

Modulación DVB-T

Canal: 16*DVB-T salida RF de frecuencia no-adyacente

Rango de frecuencia: 96~864MHz, 1Khz un paso

Estándar de modulación: EN300744

Ancho de banda: 6M, 7M, 8M

Modo FFT: 2K, 8K

Constelación:QPSK,16QAM,64QAM

Intervalo de guardia 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Velocidad de bits TS < 31 Mbit/s

MER Mayor o igual a 40 dB

ajuste del nivel de salida total: -35~-5dBm en pasos de 0,1 dB

Modulación ATSC-T

Canal: 16*ATSC-T salida RF de frecuencia no-adyacente

Rango de frecuencia: 96~864MHz, 1Khz un paso

Constelación: 8VSB

Velocidad de bits TS <19 Mbit/s

MER Mayor o igual a 40 dB

ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB

Salida de flujo IP

Soporte: 8*IP(MPTS/SPTS) Salida UDP/RTP de DATOS 1Puerto

Multiplexación

Admite hasta 180 PID por canal con reasignación de PID (manual o automática)

Ajuste preciso de PCR

Capaz de inserción PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT

Control y Monitoreo

Interfaz de configuración: basada en web-

Remoto: actualización a través de la red

Conector: RJ45, interfaz Ethernet de 100M/1000M

Físico y poder

Voltaje 110~220V

Consumo: 18~20W

Temperatura de funcionamiento: 0 ~ 50 grados

Dimensiones: 483 mm (ancho) x 360 mm (profundidad) x 44,5 mm (alto)

Peso: 7 kg/unidad
