Descripción general
Sintonizador DMB-24E-CI de 4/8/12 canales a transmodulador de transmisión RF, admite 6 módulos en el panel posterior, cada módulo con 2 * entradas DVB satélite independientes-S/S2/T/T2/C/ISDB-T/ATSC-T con 2 * ranuras CI para tarjeta CAM estándar CI para descifrar los canales cifrados, máximo total de 12 sintonizadores de entrada, Opción de entrada de sintonizadores 4/8/12. No solo entrada de sintonizadores, este artículo admite sintonizadores y entrada mixta HDMI.

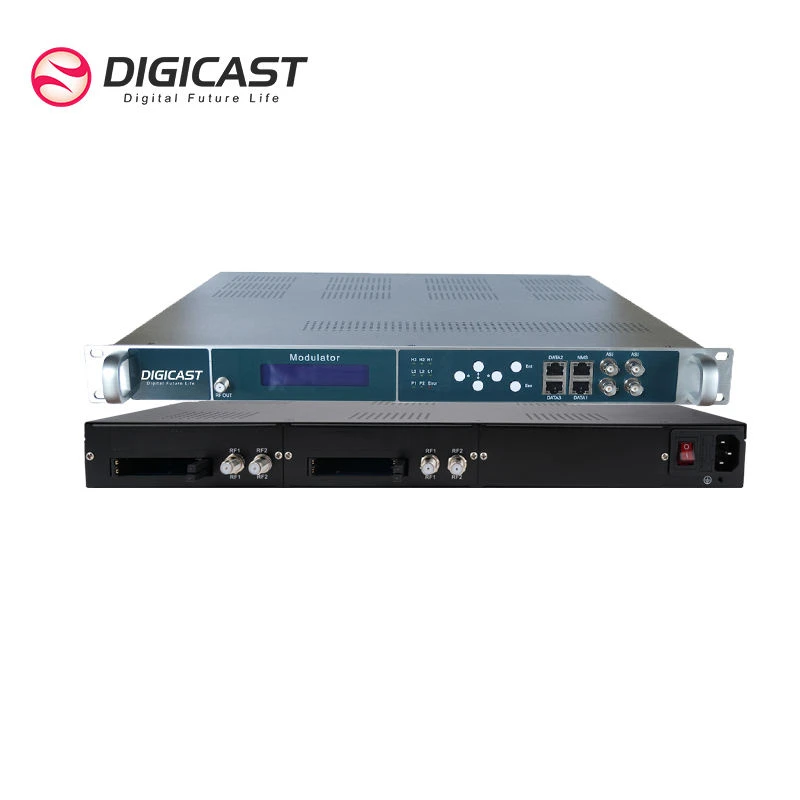

El transmodulador DIGICAST DMB-24E-CI es un equipo de cabecera de transmisión digital todo en uno de demodulación y modulación de alta densidad que tiene 24 entradas de sintonizador FTA o 12*Sintonizadores con ranuras CI para convertir a salidas portadoras de RF de 4 u 8/16 con multiplexación. También admite entradas 128*MPTS/SPTS UDP/IP y 1*MPTS y 127*SPTS UDP/RTP/RTSP/RTMP/HLS/SRT salida IP a través del puerto de DATOS y entrada TS para re-mux a través de 2 puertos ASI.
Características:
1: Entrada de hasta 12 sintonizadores cifrados (entrada máxima de 12 sintonizadores, independientemente del tipo de entrada, opción de 4/8 sintonizadores)
2: 2*Tipos Sintonizadores+entrada HDMI -- Por ejemplo: 4*DVB-S/S2 cifrado + 4*DVB-T/T2 FTA + 4*HDMI
3: 1*Tipo Sintonizador+ Entrada HDMI: 4 DVBS/S2 + 8*HDMI (El sintonizador puede ser FTA o cifrado)
Operación a través de pantalla LCD y administración web: panel frontal LCD en color de fácil lectura que facilita la configuración y el monitoreo de sus canales, la verificación del firmware y la identificación de direcciones IP sin una computadora
✦ Dos entradas ASI separadas para multiplexación TS externa✦ 4 multiplexores separados y convertidores Up- que modulan la salida de portadora adyacente, el estándar de RF de salida admite la opción DVB-T/DVB -C/ATSC/ISDB-T/DTMB desde la interfaz de usuario, solo es necesario reiniciar el dispositivo después de cambiar el estándar de RF de salida
✦ Salida IP: 8*MPTS y 512*SPTS con 8*salida RF
✦ Entrada IP: 128*entrada SPTS/MPTS
✦ Reasignación y filtrado de PID
✦ Edición e inserción de PSI/SI
✦ Solución de bajo costo para sistema de TV de hotel
✦ Admite la corrección de PCR y el ajuste del intervalo de PCR
✦ Hombros superiores y excelente calidad de modulación MER más de 40 dB
✦ Bajo consumo de energía y alta confiabilidad con MTBF (tiempo medio entre fallas) de más de 50000 horas
✦ Fácil-de-utilizar la administración del sistema a través de la Web
✦ Compatibilidad con LCN (número de canal lógico) muy compacto y con una alta-integración
Solicitud
|
Varios de los sistemas de transmisión DTV |
Información del centro comercial y TV corporativa |
|
Entretenimiento en el hogar |
Monitoreo industrial y vigilancia HD |
|
Campus TV y deportes en vivo |
Apartamento, Casa Particular |
|
Radiodifusión pública |
Restaurante, yate, club y resort |
|
Televisión de hoteles y hospitales |
Dispositivo Móvil de Carreteras y Ferrocarriles |
|
Museo, Teatro y Cine, Gimnasio |
Aeropuerto, Estación de tren |
|
Distribución de televisión de alta definición |
Anuncio en Square, etc. |
Etiqueta: modulador de leva ci a rf, fabricantes, proveedores, fábrica de modulador de leva a rf de China, Modulador de RF digital
Presupuesto
Entrada de flujo IP
Admite 128 * entrada de transmisión IP SPTS/MPTS UDP/RTP en cada puerto, total 3 * puerto Gigabit (DATA1/DATA2/DATA3)
Puerto Ethernet Protocolo de transporte TS sobre UDP / RTP unidifusión y multidifusión, IGMP V2/V3
Velocidad de transmisión máx. 800 Mbps para cada entrada
Entrada de flujo ASI
Soporte: 6 * entrada ASI
Conector: BNC hembra, 75Ω
Nivel de señal: 200-800mVp-p
Longitud del paquete: 188 bytes
Velocidad de bits-máxima: por puerto Menor o igual a 100 Mbps
Modulación de salida de RF
Modulación ISDB-T
Salida ISDB-T RF: 16*ISDB-T salida RF de frecuencia no-adyacente,
Rango de frecuencia: 96~864MHz, 1Khz un paso
ISDB-T estándar ARIB STD-B31
Constelación: DQPSK, QPSK, 16QAM, 64QAM
Intervalo de guardia: 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K,4K,8K
Tasa de código: 1/2, 3/4, 5/6, 7/8
Ancho de banda: 6MHz
Velocidad de bits TS <21 Mbit/s
MER Mayor o igual a 40 dB
ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB
Modulación DVB-T
Canal: 16*DVB-T salida RF de frecuencia no-adyacente
Rango de frecuencia: 96~864MHz, 1Khz un paso
Estándar de modulación: EN300744
Ancho de banda: 6M, 7M, 8M
Modo FFT: 2K, 8K
Constelación:QPSK,16QAM,64QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Velocidad de bits TS < 31 Mbit/s
MER Mayor o igual a 40 dB
ajuste del nivel de salida total: -35~-5dBm en pasos de 0,1 dB
Modulación ATSC-T
Canal: 16*ATSC-T salida RF de frecuencia no-adyacente
Rango de frecuencia: 96~864MHz, 1Khz un paso
Constelación: 8VSB
Velocidad de bits TS <19 Mbit/s
MER Mayor o igual a 40 dB
ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB
Salida de flujo IP
Soporte: 8*IP(MPTS/SPTS) Salida UDP/RTP de DATOS 1Puerto
Multiplexación
Admite hasta 180 PID por canal con reasignación de PID (manual o automática)
Ajuste preciso de PCR
Capaz de inserción PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT
Control y Monitoreo
Interfaz de configuración: basada en web-
Remoto: actualización a través de la red
Conector: RJ45, interfaz Ethernet de 100M/1000M
Físico y poder
Voltaje 110~220V
Consumo: 18~20W
Temperatura de funcionamiento: 0 ~ 50 grados
Dimensiones: 483 mm (ancho) x 360 mm (profundidad) x 44,5 mm (alto)
Peso: 7 kg/unidad
