Descripción general
El codificador y modulador SD DMB-9580P MPEG-2/H.264 (todo en uno) es un dispositivo flexible y de alta densidad que integra codificación, multiplexación, codificación y modulación con un excelente rendimiento de codificación MPEG-2/H.264. Admite 8/12/16/24 CVBS, 1 sintonizador y 128 entradas IP y 4 salidas RF DVB-C/T. Además, con su módulo de multiplexación, los programas locales se pueden remultiplexar en 4 salidas MPTS con flujo de transporte externo.
El DMB-9580P ofrece una calidad de video inigualable y confiable con tecnología avanzada de compresión de video MPEG-2/H.264, con una tasa de bits de compresión ultrabaja para ahorrar ancho de banda y transportar más programas dentro de cada portadora. Se puede aplicar a sistemas IPTV con salida/entrada TS sobre IP como sistemas de hoteles/hospitales/comunidades.
Características:
Potentes opciones de codificación de vídeo--Formato de vídeo MPEG-4 AVC/H.264, MPEG-2
Compresión de audio avanzada--MPEG1 Layer II, AC3(2.0), ajuste de ganancia de audio
Rendimiento robusto--4 grupos de canales de salida de multiplexación/codificación/modulación
Máxima flexibilidad--Admite reasignación de PID, ajuste preciso de PCR, compilación y configuración de PSI/SI
Administrado a través de la interfaz web --Configuración cómoda a través de la gestión web
APLICACIONES
Etiqueta: convertidor de av a rf, fabricantes de convertidores de av a rf de China, proveedores, fábrica
Presupuesto
Aporte

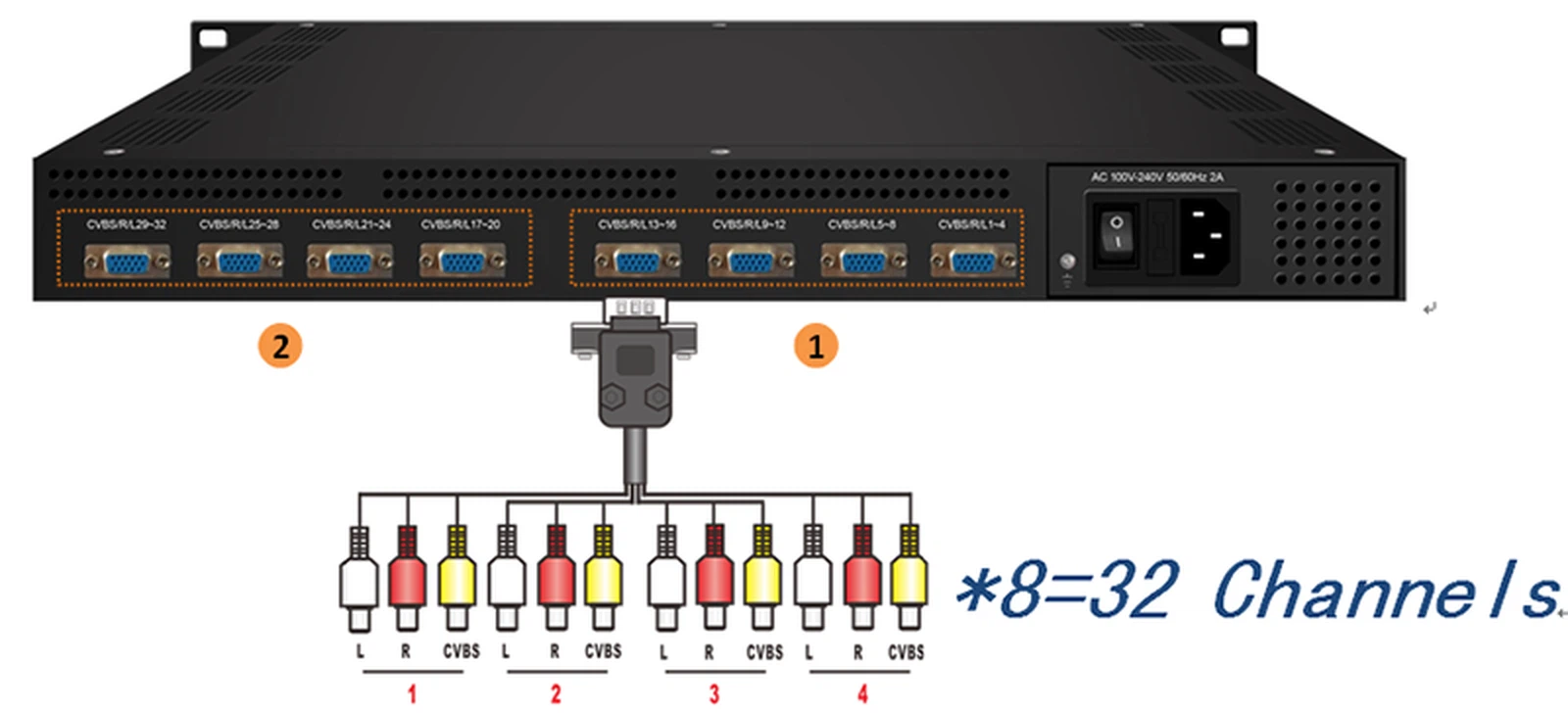

8/12/16/24 entradas CVBS, interfaz RCA,
1 sintonizador DVB-C/T/S/S2/ISDBT para remux, interfaz tipo F
Entrada de 128 IP a través de UDP y RTP a través de DATA1 y DATA2, RJ45
ESPECIFICACIONES DEL VIDEO
- Compresión de vídeo: MPEG-2, MPEG4 AVC/H.264
- Resolución de entrada/salida:
- Entrada: 720*576 a 50i (PAL)
- Salida: 720*576/352*288/320*240/320*180/176*144/160*120/160*90 a 50 Hz
- Entrada: 720*480 a 60i (NTSC)
- Salida: 720*480/352*288/320*240/320*180/176*144/160*120/160*90 a 60 Hz Velocidad de bits:
- Procesamiento: Desentrelazado, reducción de ruido
- 0,5~5 Mbps, CBR/VBR
- Estructura del Partido Republicano: IPPPP, IBPBP, IBBPB, IBBBP
ESPECIFICACIONES DE AUDIO
- Codificación: MPEG1 capa 2, LC-AAC, HE-AAC
- Frecuencia de muestreo: 48 KHz
- Resolución: 32-bit
- Velocidad de bits: 48 kbps, 64 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps, 384 kbps
SALIDA IP
- Puerto RJ45, puerto GigE de 1000 M
- 4* Salida MPTS a través de UDP/RTP
- Transmisión de TS sobre RTP, UDP, unidifusión y multidifusión
MODULACIÓN
Modulación DVB-T
- Canal: 4*Salidas de frecuencias adyacentes DVB-T
- Norma de modulación: EN300744
- Ancho de banda: 6M, 7M, 8M
- Modo FFT: 2K
- Constelación: QPSK, 16QAM, 64QAM
- Intervalo de guarda: 1/4, 1/8, 1/16, 1/32
- CEF: 1/2, 2/3, 3/4, 5/6, 7/8
- MER: Mayor o igual a 42 dB
- Frecuencia de RF: 50~960 MHz, paso de 1 KHz
- Nivel de salida de RF: -28~ -3 dBm, paso de 1 dBm
Modulación DVB-C
- Canal: 4*Salidas de frecuencias adyacentes DVB-C
- Norma de modulación: EN300 429/ITU-T J.83A/B
- Ancho de banda: 6M / 8M
- Constelación: J.83A(16/32/64/128/256QAM); J.83B(64/256 QAM)
- MER: Mayor o igual a 40db
- Frecuencia de RF: 50~960 MHz, paso de 1 KHz
- Nivel de salida de RF: -25 ~ -1 dBm, paso de 1 dBm
- Velocidad de símbolo: 5.0Msps~7.0Msps, incrementos de 1 ksps
MULTIPLEXACIÓN
Reasignación máxima de PID: 128 entradas de PID por canal
Función: reasignación de PID, ajuste preciso de PCR, compilación y configuración de PSI/SI
CODIFICACIÓN (solo para salida RF DVB-C)
CA máxima de cifrado simultáneo: 4*CA simulcrypt
Estándar: ETR289, ETSI 101 197, ETSI 103 197
Conexión: Conexión local/remota
GESTIÓN
- Actualización y gestión mediante interfaz Ethernet
FISICO Y PODER
- Voltaje: CA 110 V/220 V ± 10 %, 50/60 Hz
- Temperatura de funcionamiento: 0 ~ 45 grados
- Temperatura de almacenamiento: -20 ~ 80 grados
- Dimensiones: 482 mm (ancho) × 410 mm (profundidad) × 44 mm (alto)
- Peso: 8Kg
