DESCRIPCIÓN GENERAL

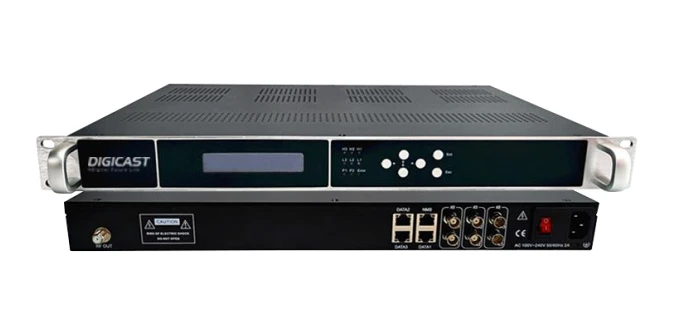

Los moduladores de IP-a-RF de la serie DMB-5100E representan nuestra última generación de hardware de procesamiento de audio y vídeo rentable-diseñado para sistemas frontales-de televisión digital. Estas unidades están especialmente desarrolladas para recibir contenido multimedia de redes centrales IP o plataformas CDN y luego convertir las señales de origen en formatos RF digitales adecuados para la transmisión a través de cables coaxiales o mediante sistemas de transmisión DVB-T, ATSC, ISDB-T y DVB-C.
Esta solución compacta todo-en-integra múltiples fuentes de entrada: flujos de transporte IP que incluyen RTMP, HTTP, RTSP, HLS y SRT a través del primer puerto Gigabit Ethernet, flujos UDP/RTP a través del tercer puerto de datos y seis entradas ASI. El segundo puerto de datos admite ocho salidas MPTS a través de UDP/RTP. Luego, el dispositivo procesa y modula todas las señales IP y ASI de entrada en 8, 12, 16 o 24 portadoras ISDB-T, DVB-T o ATSC RF no-adyacentes, o portadoras 16/32 DVB-C. El DMB-5100E permite a los usuarios generar canales IPTV personalizados para la implementación de cabeceras de RF, lo que lo convierte en una opción ideal para todo tipo de entornos de transmisión de televisión digital.
CARACTERÍSTICA
Incluye 3 puertos de DATOS Gigabit Ethernet para entrada y salida IP
Admite entrada RTMP/HTTP/RTSP/HLS/SRT (DATOS1), entrada UDP/RTP (DATOS3)
Soporta salida de 8 MPTS (DATA2,UDP/RTP)
Reciba hasta cientos de transmisiones IP, re-multiplexelas según desee y emita hasta 24 frecuencias RF multi-canal DVB-T/ATSC/ISDB-T con la capacidad de distribuir cientos de programas SD HD a través de transmisión coaxial/terrestre.
Admite salida 8/12/16/24*RF de DVB-T/ATSC/ISDB-T/DTMB o 16/32 QAM DVB-C opcional
Panel frontal: luz indicadora L1/L2/L3/H1/H2/H3 para 6*entradas ASI
Funciones integradas de multiplexación y modulación.
Gestión web para fácil acceso y gestión en línea, actualización
Hasta 180 PID por canal con reasignación de PID
Hombros superiores y excelente modulación, calidad MER mayor o igual a 37dB
Bajo consumo de energía, alta confiabilidad con MTBF (tiempo medio entre fallas) mayor o igual a 50000 horas
SOLICITUD
|
Varios de los sistemas de transmisión DTV |
Información del centro comercial y TV corporativa |
|
Entretenimiento en el hogar |
Monitoreo industrial y vigilancia HD |
|
Campus TV y deportes en vivo |
Apartamento, Casa Particular |
|
Radiodifusión pública |
Restaurante, yate, club y resort |
|
Televisión de hoteles y hospitales |
Dispositivo Móvil de Carreteras y Ferrocarriles |
|
Museo, Teatro y Cine, Gimnasio |
Aeropuerto, Estación de tren |
|
Distribución de televisión de alta definición |
Anuncio en Square, etc. |
MODULACIÓN ISDB-T
Salida ISDB-T RF: 8/12/16/24*ISDB-T salida RF de frecuencia no-adyacente opcional
Rango de frecuencia: 96~864MHz, 1Khz un paso
ISDB-T estándar ARIB STD-B31
Constelación: QPSK, 16QAM, 64QAM
Intervalo de guardia: 1/32, 1/16, 1/8, 1/4
FFT:2K
Tasa de código: 1/2, 3/4, 5/6, 7/8
Ancho de banda: 6MHz
Velocidad de bits TS <21 Mbit/s
Ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB
Etiqueta: convertidor ip isdb-t, fabricantes, proveedores y fábrica de convertidores ip isdb-t de China
Presupuesto
Entrada de sintonizadores FTA
Sintonizador DVB-T/T2
Rango de frecuencia: 30MHz-1000Mhz
Ancho de banda: 6Mhz, 7Mhz, 8Mhz
Nivel: -87 ~ -20dBm
Constelación: QPSK, 16QAM, 64QAM, 256QAM (solo DVB-T2)
Demodulación FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Intervalo de guardia: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-Sintonizador T/Tb
Rango de frecuencia de entrada: 30 ~ 900MHz
Ancho de banda: 6MHz
Constelación: DQPSK, QPSK, 16QAM, 64QAM
Intercalado: 0, 4, 8, 16
Intervalo de guardia: 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K, 4K, 8K (FFT)
FEC (tasa de código): 1/2, 2/3, 3/4, 5/6, 7/8
Sintonizador DVB-C
Rango de frecuencia de entrada: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NO Anexo B)
Transportista: Anexo A, Anexo C
Constelación (QAM): 16, 32, 64, 128, 256, 64/256
Ancho de banda (Mhz): 8, 6
Velocidad de símbolo (MBaudios): 5-7, 4,2-5,3
Interfaz del sintonizador: Conector F-tipo hembra
Sintonizador DVB-S/S2/S2X
Frecuencia de entrada: 950-2150Mhz
Velocidad de símbolo: 1~54 MSps (DVB-S QPSK)
1~60 MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
Intensidad de la señal: -65 ~ -25dBm
Relleno de media banda base SyQuest (factor de caída):
0,35 para DVB-S
0,15 a 0,35 para DVB-S2
0,05 a 0,35 para DVB-S2X
Demodulación FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
15/11, 9/7, 5/4, 6/5 (DVB-S2X 64APSK)
Modo de demodulación: QPSK, 8PSK, 16APSK, 32APSK (solo DVB-S2)
Selección de polaridad LNB: Vol 0, 13V, 18V Seleccionable
Tono de selección de banda LNB: 0/22Khz Seleccionable
Impedancia de entrada: 75 Ω
FEC (tasa de código): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: compatible con DiSEqC 2.0
Sintonizador ATSC
Rango de frecuencia: 50–860 MHz
Especificación de referencia clave: ATSC A/53
Nivel de entrada: -34 a +40 dBmV
Constelación: 8-VSB
Ancho de banda: 6Mhz
Opción de salida RF de modulación
Modulación (4/8*RF DVB-T/ASTC/ISDB-T o 16/32 DVB-C para opción)
Conector: 1 puerto, tipo F-, 75 Ω
Pérdida de retorno de salida: 14 dB
MER Mayor o igual a 40dB
Nivel de salida RF: -20 ~ 0dbm, paso de 0,1db
Números de canales RF: 4/8
Modo de modulación: DVB-C, DVB-T, ATSC, ISDB-T, opción DTMB
Modulación DVB-T
Canal: DVB{0}}T frecuencias adyacentes
Estándar de modulación: EN300744
Rango de frecuencia: 50-960 Mhz, 1 Khz un paso
Estándar de modulación: EN300744
Ancho de banda: 6M, 7M, 8M
Modo FFT: 2K, 8K
Constelación:QPSK, 16QAM, 64QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Velocidad de bits TS <31 Mbit/s
Modulación ATSC-T
Canal: frecuencias adyacentes 8VSB
Constelación: 8VSB
Rango de frecuencia: 50-960 Mhz, 1 Khz un paso
Constelación: 8VSB
Velocidad de bits TS <19 Mbit/s
MER Mayor o igual a 40 dB
Modulación DVB-C (opción de salida 16 o 32 DVB-C)
16* salida DVB-C MODULACIÓN
Canal: salida RF de frecuencia adyacente 16*DVB-C
Rango de frecuencia: 50 ~ 960 MHz, 1 Khz un paso
Rango de ancho de banda 192 Mhz entre la frecuencia inicial y la frecuencia final, configure 16 frecuencias dentro del rango de ancho de banda de 192 Mhz
MER Mayor o igual a 40 dB
Tasa de símbolo: 5 ~ 7 Mbaudios
ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB
Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)
Constelación (QAM): 16,32,64,128, 256
|
Transportador |
Anexo A |
Anexo B |
Anexo C |
|
|
Constelación (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Ancho de banda (Megahercio) |
8 |
6 |
6 |
6 |
|
Tasa de símbolo (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* salida DVB-C MODULACIÓN
Canal: 32*DVB-C salida RF de frecuencia no-adyacente
Rango de frecuencia: 96~864MHz, 1Khz un paso
Rango de ancho de banda 768 Mhz, los puntos de frecuencia se pueden utilizar de forma flexible dentro del rango de ancho de banda
MER Mayor o igual a 40 dB
Tasa de símbolo: 5 ~ 7 Mbaudios
ajuste del nivel de salida total -35~-5dBm en pasos de 0,1 dB
Estándar DVB-C J83.A (DVB-C, J83.B, J83.C)
|
Transportador |
Anexo A |
Anexo B |
Anexo C |
|
|
Constelación (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Ancho de banda (Megahercio) |
8 |
6 |
6 |
6 |
|
Tasa de símbolo (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modulación ISDB-T
Canal: frecuencia ISDB-T
Rango de frecuencia: 50-960 Mhz, 1 Khz un paso
ISDB-T estándar ARIB STD-B31
Constelación: DQPSK, QPSK, 16QAM, 64QAM
Intervalo de guardia: 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K, 4K, 8K
Tasa de código: 1/2, 3/4, 5/6, 7/8
Ancho de banda: 6MHz
Velocidad de bits TS <21 Mbit/s
MER Mayor o igual a 40 dB
Estándar DTMB GB20600-2006
Constelación: 4QAM, 16QAM, 32QAM, 64QAM
Tasa de código: 0,4, 0,6, 0,8
Intervalo de guardia: 420, 595, 945 IONES
Multiplexación
Reasignación PID máxima 180 entradas por canal
Reasignación de PID de forma automática o manual
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insertar
Ajuste preciso de PCR
Números máximos: 4 u 8 mux para RF y 1 Mux para 1*MPTS
E/S ASI
DVB-ASI: 2 * entradas ASI y 2 * salidas ASI, una para respaldo, 75 Ω, BNC, 188 Bytes
MPEG-2: TS sobre DVB-ASI (EN 50083-9)
Salida ASI seleccionable: espejo de un MPTS
Salida de flujo de E/S IP
E/S IP
Puerto RJ45: puerto GbE de 100/1000 M, 1 * puerto de DATOS utilizado para entrada y salida
Salida IP: 1*MPTS y 127*SPTS UDP/RTP Salida IP (4*salidas RF)
8*MPTS y 512*SPTS cuando 8*salida RF
Entrada IP: 128*MPTS/SPTS UDP/IP
TS sobre UDP, transmisión unidifusión y multidifusión TS sobre IP
Sistema
Interfaz de configuración: basada en web-
Actualización remota: a través de la red
Conector: RJ45, interfaz Ethernet 10/100M
