Características:
1. Diseñado para sistemas ópticos satelitales.
2. Amplio rango de frecuencia de funcionamiento: 45-2150 MHz
3. Excelente linealidad y planitud.
4. Amplia gama de potencia de entrada óptica.
5. Uso de fibra monomodo de núcleo 1- con alta pérdida de retorno
6. Uso de dispositivos activos amplificadores de GaAs
7. Tecnología de ruido ultrabajo
8. CWDM integrado que utiliza PD lineal alto
9. Función AGC óptica incorporada
10. Salidas conectadas a 5 conmutadores multisatélite en serie
11. LED bicolor para indicación de potencia óptica (rojo: potencia óptica)<-12dBm,Green:-12dBm+1dBm)
12. Utilizando una carcasa de aleación de aluminio, buen rendimiento de disipación de calor.
Etiqueta: Transmisor y receptor de satélite, fabricantes de transmisores y receptores de satélite de China, proveedores, fábrica
Especificación
Número Artículo Unidad Descripción Observación
Interfaz del cliente

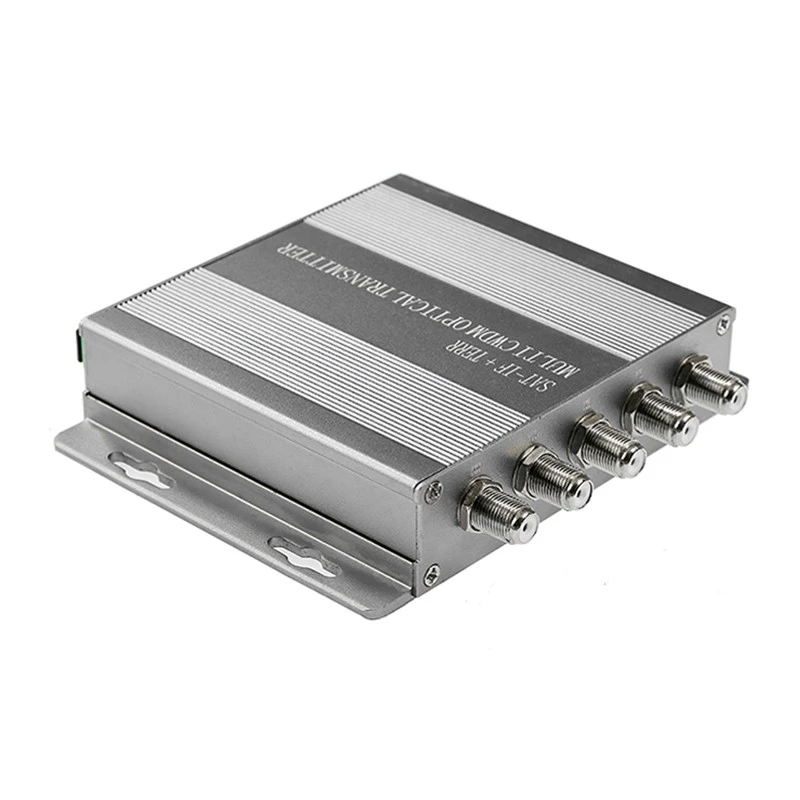

Transmisor de fibra óptica DVB-SS2
Conector RF F-hembra 4SAT-IF+1TERR
Conector óptico SC/APC
Adaptador de corriente DC2.1
Parámetros ópticos
Capacidad de respuesta A/W Mayor o igual a 0.9
Recibir potencia óptica dBm-18-+3-10-0 AGC
Pérdida de retorno óptico dB Mayor o igual a 45
Longitud de onda de recepción nm 1510-1570
Tipo de fibra óptica monomodo
Parámetros de RF
Rango de frecuencia MHz 45-860 TERR
950-2150 SAT-SI
Planitud dB ±1 SAT-IF: ±1,5
Nivel de salida dBµV Mayor o igual a 80@TERR AGC Mayor o igual a 78@SAT-IF
CNR dB Mayor o igual a 50-1dBminputpower
CSO dB Mayor o igual a 65
CTB dB Mayor o igual a 62
Pérdida de retorno dB Mayor o igual a 12
Estabilidad AGC dB ±1
Impedancia de salida Ω 75
Otro parámetro
Fuente de alimentación VDC 20
Consumo de energía W<8
Dimensiones mm 135x132x28
